220 Вправа 220Геометрія 8 клас Бурда 2025 · § 3 · стор. 39

220. Поясніть принцип дії: механічної рейсшини (мал. 74); терезів (мал. 75).

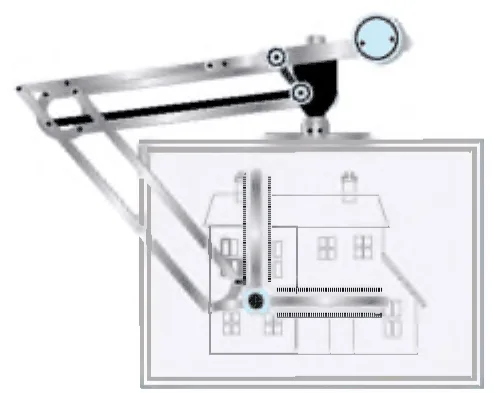

Мал. 74

Рейсшина використовується для проведення паралельних ліній.

Прилад прикладається до креслення так само, як звичайна лінійка, і через позначені точки проводиться лінія.

Планки рейсшини шарнірно з'єднані так, що утворюють паралелограми: протилежні планки попарно рівні.

Тому за будь-якого переміщення приладу протилежні сторони паралелограмів залишаються паралельними.

Отже, лінійка рейсшини переміщується паралельно своєму початковому положенню, а лінії, проведені вздовж неї, паралельні.

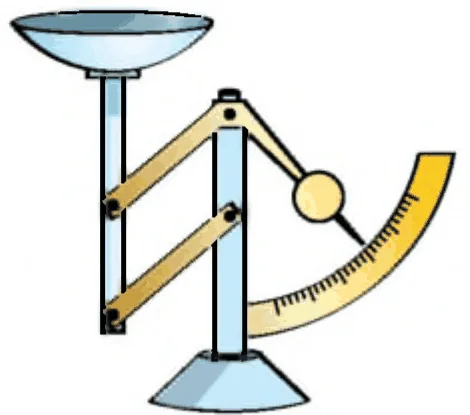

Мал. 75

Терези – це прилад, у якому вага предмета перетворюється на кут повороту стрілки через систему важелів.

Нерухома стійка терезів, стійка шальки та два рівні важелі утворюють паралелограм.

Під вагою предмета важелі повертаються, а стійка шальки, як протилежна сторона паралелограма, залишається паралельною нерухомій стійці, тобто вертикальною.

Тому шалька весь час горизонтальна, а стрілка показує на шкалі масу предмета без потреби підбирати гирі.
